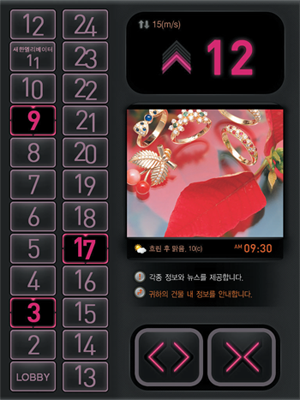

터치스크린 조작 시스템(Touchscreen Operating System)에스엘앤씨의 최첨단 디지털 제어 기술과 IT 기술이 접목된 터치스크린 조작 시스템은 터치 기능이 적용된 액정 모니터로
엘리베이터 내부의 모든 운전 조작이 이루어져 상상하던 다양한 기능들이 현실에서 펼쳐집니다.
IT(Information Technology) 기술
에스엘앤씨의 IT 기술이 세상의 무한한 정보를 엘리베이터에 옮겨 놓아 새로운 생명을 불어 넣습니다.
에스엘앤씨의 IT 기술이 세상의 무한한 정보를 엘리베이터에 옮겨 놓아 새로운 생명을 불어 넣습니다.
-
외부 정보의 입.출력
외부 정보의 입력은 하드 디스크, 이동형 메모리, 인터넷을
이용하여 입력이 가능합니다. -
동영상 출력 기능
모니터 우측에 동영상 출력이 창이 있어 내장된 기본 영상과 외부에서 전송받은 광고, 뉴스 등의 영상을 출력합니다. - 내부 정보의 외부 전송
1) 내부영상 전송
엘리베이터 내부에서 촬영된 영상 정보를 외부에서 실시간으로 감시하고 검색할 수 있도록 전송합니다.
2) 엘리베이터 운행 정보 전송
엘리베이터의 운행 감시가 가능하도록 운행과 관련된 모든 정보를 외부 감시 센터에 실시간으로 전송하므로 엘리베이터의 운행 상태와 고장 여부를 손쉽게 알 수 있으며 내부 영상을 동시에 감시하므로 감시 기능이 한 층 향샹됩니다. - 문자 정보 출력 기능
모니터 우측 하단에 문자 정보 출력창이 있어 내장된 기본
문자 정보와 외부에서 전송받은 날씨정보, 증권 정보등의
출력이 가능하며 건물 내 공지 사항 등의 입출력도
가능합니다. - 모든 정보의 음성 안내 기능
1) 엘리베이터의 기본 운행 정보 출력
2) 버튼 터치시 음성(또는 신호음) 출력
3) 각 상황 별 대화형으로 정보 안내
- 도어 대기 시간 표시
1) 도어가 닫힐 때 까지의 대기 시간 표시
2) 열림 버튼을 터치할 때마다 일정 시간 만큼 대기 시간이 늘어남

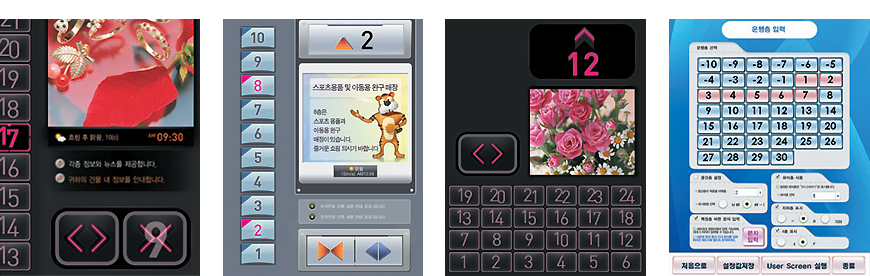

- 층 정보 표시 기능
1) 버튼에 로비층, 특정 문자 표시 기능 제공
2) 건물 내 특정 층 정보 출력 기능
- 운행 층
변경 기능
1) 건물의 필요에 따라 운행 층을 수시로 간단하게 변경 가능
(화면에서 비운행 층 버튼이 사라짐)
- 각종 정보 출력 기능
1) 광고, 뉴스 등의 동영상 출력
2) 건물내 공지사항 문자 출력
3) 엘리베이터 사용 주의사항 출력
터치스크린 시스템의 안전성
The Safety of Touchscreen System
The Safety of Touchscreen System

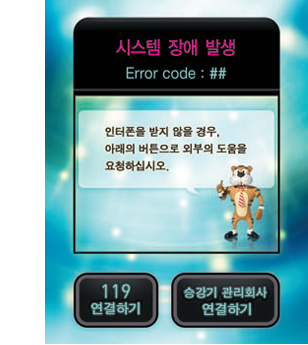

엘리베이터 시스템 이상 시
1) 행동 요령 안내 - 탑승객에게 인터폰으로 외부에 도움을 요청하도록 안내
- 2차 안전 사고를 예방하기 위하여 탑승객에게 행동 요령을 안내
2) 외부와 통신 연결(통신 시스템이 구축된 경우) - 119 또는 보수 호시ㅏ와 인터넷 전화 연결 기능 제공
3) 에러 코드 자동 통보 - 제어반에서 전송된 에러코드를 화면 상부에 출력
- 휴대 전화로 에러코드 문자 전송 (통신 시스템이 구축된 경우)
- 감시 센터에 에러코드 전송 (통신 시스템이 구축된 경우)
4) 정전 시 비상 전원 기능/ OPTION - 무정전 전원 장치의 내장으로 건물 정전시에도 구조 시스템 정상 작동
- 모니터 화면의 백라이트가 비상등 역할 수행

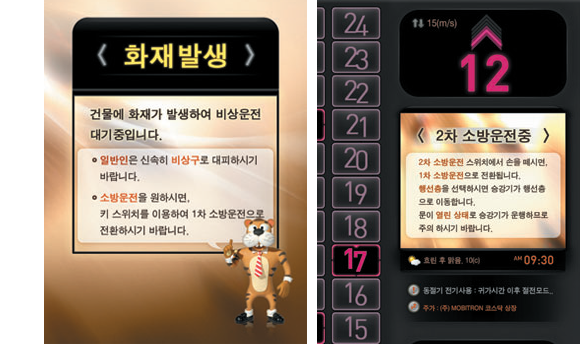

건물 화재 발생 시
1) 화재 발생 안내 기능 - 화재 감지기와 연동하여 모니터에 화재 발생 상황 안내
- 탑승객이 신속하게 비상 계단으로 피난할 수 있도록 유도
- 일반인이 엘리베이터를 탑승할 수 없도록 하여 갇힘으로 인한 질식 사고 예방
2) 소방 운전 안내 기능 - 1,2차 소방 운전시 현재의 운전 모드와 운전 방법, 운전 사항 등을 안내
- 엘리베이터 시스템이 무력화 되었을 경우 소방관이 갇히지 않도록 상황 안내
운전 모드 별 안내 기능

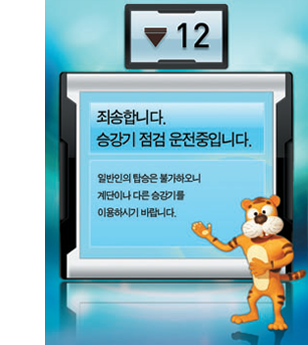

1) 점검운전시 - 일반인의 탑승으로 인한 안전사고를 예방하기 위하여 점검 운전 중임을 안내
- 기계실 운전, 수동 운전시 모니터에서 층 선택 버튼 삭제
2) 특수 운전 시 - 이사 운전, 전용 운전, PARKING(휴지)시 현재의 운전 모드와 사용 방법 등을 안내
터치스크린 시스템의 보안성
The Security of a Touchscreen System
The Security of a Touchscreen System
전면 디지털 카메라
조작반 상부에 내장된 카메라로 엘리베이터 탑승객이 층 선택 버튼을 터치할 경우 탑승객의 안면 부위를 정지영상으로 촬영하여
촬영된 시간과 선택한 층 정보를 내장된 하드디스크에 자동 저장
상부 디지털 카메라/OPTION
천정에 설치된 돔 카메라는 엘리베이터 내부의 상황을 동영상으로 촬영하여 내장된 하드디스크에 저장하며,
통신이 연결된 경우 감시 센터에 실시간으로 영상을 전송
보안 층 설정 기능
1) 특정 층을 보안 층으로 설정하여 비밀번호로 층으 선택되도록 설정 가능
2) 별도의 지문 인식 시스템 또는 스마트 카드키 시스템과 연동 가능
터치스크린 조작 시스템의 신뢰성
The Credibility of a Touchscreen System
The Credibility of a Touchscreen System
터치스크린 조작 시스템의 신뢰성
1) 모니터 전면 강화 유리 설치 - 발명 특허 기술 2) 모니터 전문에 6mm 강화 유리 설치로 외부의 충격에 의한 파손 방지 3) 방수.방염 기능 - 모니터 전면과 테두리 부위를 방수, 방염 처리
듀얼(Dual) 컨트롤 시스템
이중으로 적용된 시스템 제어용 CPU
1) 메인 CPU 이상 시 자동으로 시스템에서 분리 후 Micom CPU가 화면 기능과 터치 기능 수행 2) MICOM CPU는 메인 CPU를 진단하여 재 가동 복구하도록 조치하여 메인 CPU가 복구될 경우 자동으로 화면 기능과 터치 기능이
MICOM CPU에서 전환
