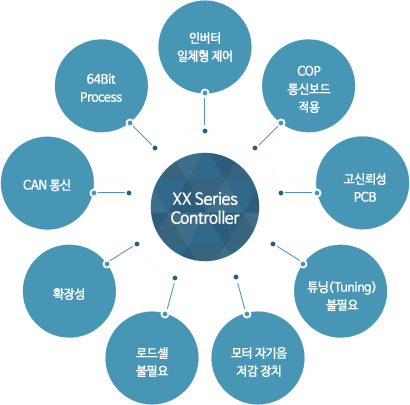

Advantage Of Controller (XX Series) XX(잭스) 시리즈 제어반
XX-VPM
XX-VPL
XX-VFM
XX-VFH
-
인버터 일체형 제어 인버터 제어와 운전제어를 하나의 PCB로 일체화하여
연결 회선이 적고 회로화되어 있는 고신뢰성 확보 -
64Bit Process 듀얼 32Bit (64Bit) 매립형 Micro Process를 적용하여
기존 제어반보다 처리 속도가 향상되었으며 소프트웨어 및
하드웨어의 프로그램 안전인증 (TUV)을 취득하였습니다. -
CAN 통신 회선 연결을 단순화하고 데이터 전송 능력과 신뢰성이
뛰어난 CAN(Controller Area Network) 통신을
전체 제어 시스템에 적용하였습니다. -
확장성 최대 8대의 그룹운전 제어가 가능하며,
최대 600m/min 속도까지 제어가 가능 -
로드셀 불필요 무부하 센서 시동 보상기술 적용으로 완벽한 0속 제어가
가능하여 로드셀이 없는 상태에서도 롤백(Roll Back)이나
착상 충격이 없습니다. -
모터 자기음 저감 장치 신형 PWM 불감대(Dead Band) 보상기술과 동적 PWM
반송파 변조 기술 적용으로 모터 소음을 효과적으로
억제함과 동시에 모터의 전력 소비를 최소화합니다. -
튜닝(Tuning) 불필요 엔코더 위상각 자동 조정 프로그램 적용으로
별도의 Tuning이 필요 없습니다. (동기 전동기 포함) -
고신뢰성 PCB 하드웨어 신형 모듈을 적용하여 메인 PCB와 인버터가
175℃ 까지의 온도를 견디며, 자체 소비 전력을
최소화합니다. -
COP 통신보드 적용 COP 통신보드 적용으로 배선 간소화 및 고신뢰성 확보
| 항목 | 구분 | 항목 | 구분 |
|---|---|---|---|
| 자동 층고 측정 | 최초 제어반 Setting 기능으로 자동으로 정지층 및 층고를 측정하고 운전 패턴을 저장 |
구출 운전 | Level zone을 벗어나서 정지하였을 경우 자동으로 저속 Leveling하여 승객의 갇힘을 예방 |
| 에러 코드 표시 | 엘리베이터 고장 유형을 200여가지로 코드화하여 에러를 표시하며 마지막 20개의 에러 기록은 층 정보, 시간을 포함하여 저장 |
자기 진단 기능 | Hand Operator를 이용하여 CAN 통신 상태, 각종 PCB, 엔코더 신호 등을 진단하는 기능 |
| 도어 Mode 선택 | 여러 종류의 도어 모터 열림(닫힘) Torque 값과 Opening 등을 선택할 수 있는 기능 |
도어 강제 닫힘 | 도어 열림 버튼에 의해 설정된 시간을 초과하여 도어가 닫히지 않을 경우 강제로 도어를 닫고 다른층 부름에 서비스 |
| 도어 Nudging | 도어 닫힘에 실패할 경우 자동으로 닫힘을 재 시도하여 고장을 예방 | 장난 Call 방지 | 승객수보다 카 Call 이 많거나 운행 방향 반대의 Call 이 있는 경우 이를 검출하여 일제히 소거 |
| 2 Touch Cancel | Call 등록된 층의 버튼을 다시 한번 누르면 Call 이 취소되는 기능 | 지연 착상 방지 | 엘리베이터의 감속시 지연 착상(Creeping lending)이 발생하지 않도록 하는 기능 |
| 운행 층 설정 | Hand Operator를 이용하여 서비스 층 설정 | 운행 시간 초과 검출 | 엘리베이터가 층에 도착하는 시간이 설정된 시간보다 초과하는 경우 엘리베이터를 비상 정지함 |
| 프로그램 자동 복구 | CPU 또는 프로그램에 이상이 발생하여 엘리베이터의 운전이 불가능한 경우 자동으로 시스템을 Reset (WDT) |
Running Open | 엘리베이터 착상 시 정지하기 전에 Door zone에 도착하면 도어를 미리 열어주는 기능 |
| 병렬 운전 | 별도의 Controller 없이 두대의 엘리베이터를 병렬 운전 모드로 설정 | Remote Monitoring | 원격지에서 엘리베이터의 운전 상태, 에러 코드 등을 확인하고 Reset 할 수 있는 기능 |
| 기타 | 소방 운전, 지진 관제 운전, 전용 운전, 관통형 지원 등의 다양한 기능을 내장 | ||
XX-VPM | MMR(기계실용) 제어반
XX-VPM은 로프식 기계실형 엘리베이터 전용제어반으로 좁은 면적의 기계실(MMR)에도 자유롭게 설치가 가능하도록 콤팩트하게 설계되었으며, Red & Black 색상을 사용하여 작지만 강력한 이미지를 강조하였습니다.-
- 전원 : AC380V~460V, 50/60Hz, 3 Phase
- 용량 : 5.5kW ~ 30kW
- 제어 속도 : 240m/min
- 그룹 운전 : 최대 8대
- 착상 오차 : 3mm 이내
- 사용 온도 : -10℃ ~ 45℃
- 적용 모터 : 3상 유도모터, 동기모터
- 엔코더 : Collector open, Push-Pull, Difference
- 마감 재질 : Red & Black, 주문 색상
- 크기(mm) : 673(W) * 1050(H) * 350(D)
XX-VFM | MMR(기계실용) 화물용 로프식 제어반
XX-VFM은 상승도어가 적용된 화물용 엘리베이터 전용 제어반으로 승객용과 동일한 방식의 CAN bus 통신과 일체형 인버터를 채용하였으며 상승도어 전용의 PCB가 내장되어 있어 승차감과 제품의 신뢰도가 우수합니다.-
- 전원 : AC380V~460V, 50/60Hz, 3 Phase
- 용량 : 5.5kW ~ 45kW
- 제어 속도 : 120m/min
- 착상 오차 : 4mm 이내
- 사용 온도 : -10℃ ~ 45℃
- 적용 모터 : 3상 유도모터, 동기모터
- 엔코더 : Collector open, Push-Pull, Difference
- 마감 재질 : Gray, 주문 색상
- 크기(mm) : 800(W) * 1630(H) * 380(D)
XX-VPL | MRL(무기계실용) 제어반
XX-VPL은 로프식 무기계실형(MRL) 엘리베이터 전용 제어반으로 승객용, 화물용에 모두 적용이 가능한 모델입니다.-
- 전원 : AC380V~460V, 50/60Hz, 3 Phase
- 용량 : 5.5kW ~ 30kW
- 제어 속도 : 240m/min
- 그룹 운전 : 최대 8대
- 착상 오차 : 3mm 이내
- 사용 온도 : -10℃ ~ 45℃
- 적용 모터 : 3상 유도모터, 동기모터
- 엔코더 : Collector open, Push-Pull, Difference
- 마감 재질 : 스테인레스 헤어라인, 주문 마감재
- 크기(mm) : 450(W) * 2100/2400(H) * 230(D)
XX-VFH | MMR(기계실용) 화물용 유압식 제어반
XX-VFH는 승객용 및 화물용 유압식 엘리베이터 전용 제어반으로 상승도어 전용의 PCB가 선택적으로 내장되며 경제적인 가격으로 강력한 Power를 제공합니다.-
- 전원 : AC380V~460V, 50/60Hz, 3 Phase
- 용량 : 5.5kW ~ 75kW
- 제어 속도 : 60m/min
- 착상 오차 : 5mm 이내
- 사용 온도 : -10℃ ~ 45℃
- 적용 모터 : 3상 유도모터
- 색상 : Blue, 주문 색상
- 크기(mm) : 750(W) * 1350(H) * 300(D)
